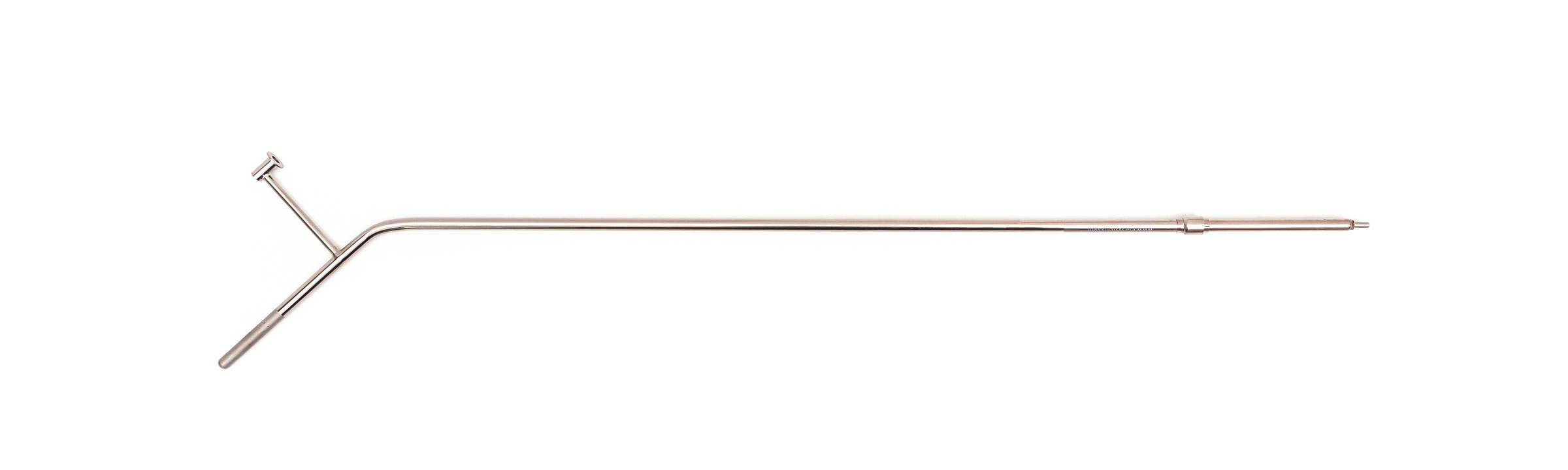

Diese Multisonde wird in der HKS Super Dimona von Diamond eingesetzt und bis auf die Länge baugleich mit der GMBR/UNG daher leicht zu verwechseln. Eine Kombination aus Prandtlrohr und Venturidüse. Die TE Abnahme muss nach oben weisend ausgerichtet werden. Setzt im Leitwerk einen passend geneigten UNG Adapter voraus. Achtung, das Endstück muss vor dem Einschieben auf ca 8cm leicht eingefettet werden! Nach der Ausrichtung und Festlegen der Drehsicherung sollte der Schraubenkopf an der Drehsicherung abgekniffen werden.Auslage: 750 mmGesamtlänge: 850 mmGewicht: 204 grMaterial: Messing vernickeltEndstück: UNAdapter: UNGDruckabnahme: Gesamt, Statik, TE

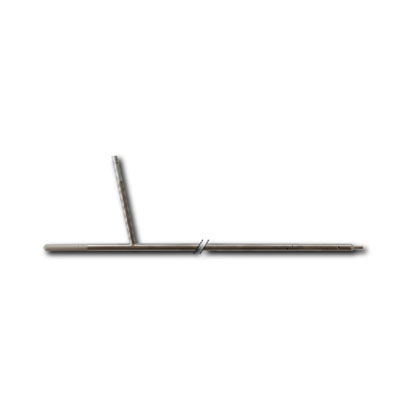

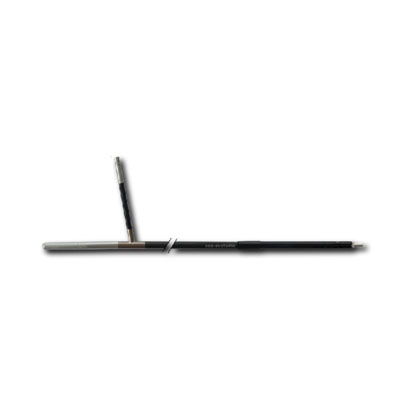

Entwickelt für Segelflugzeugmuster mit FES Antrieb und UNG Adapter im Leitwerk. Geometrie wie Sonde MNI/UN, jedoch gebogen und mit Drehsicherung. Die TE Abnahme muss nach oben weisend ausgerichtet werden. Setzt im Leitwerk einen passend geneigten UNG Adapter voraus. Achtung, das Endstück muss vor dem Einschieben auf ca 8cm leicht eingefettet werden! Nach der Ausrichtung und Festlegen der Drehsicherung sollte der Schraubenkopf an der Drehsicherung abgekniffen werden.Auslage: 590 mmGesamtlänge: 690 mmGewicht: 160 grMaterial: Messing vernickeltEndstück: UNAdapter: UNGDurckabnahme: Gesamt, Statik, TE

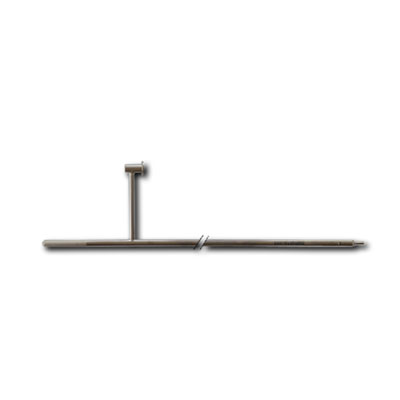

Diese Multisonde ist eine Kombination aus Prandtlrohr und Venturidüse in Ganzmetall. Die TE Abnahme muss nach oben weisend ausgerichtet werden. Die Geometrie entspricht der Sonde MBR/UN, jedoch zusätzlich gebogen und mit Drehsicherung versehen. Entwickelt für Grob. Setzt im Leitwerk einen passend geneigten UNG Adapter voraus. Achtung, das Endstück muss vor dem Einschieben auf ca 8cm leicht eingefettet werden! Nach der Ausrichtung und Festlegen der Drehsicherung sollte der Schraubenkopf an der Drehsicherung abgekniffen werden.Auslage: 550 mmGesamtlänge: 650 mmGewicht: 148 grMaterial: Messing vernickeltEndstück: UNAdapter: UNGDruckabnahme: Gesamt, Statik, TE

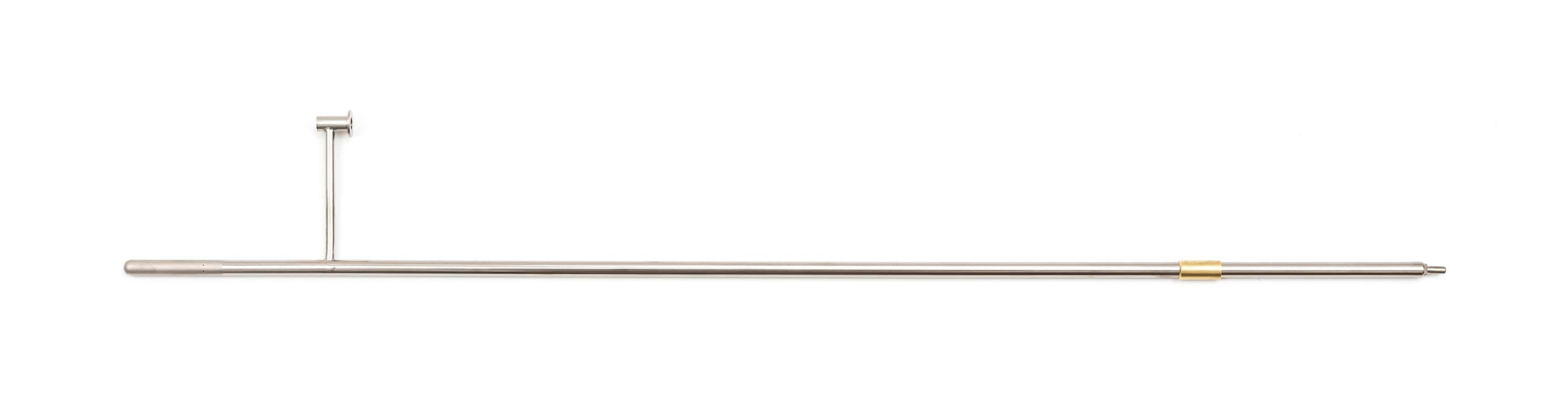

Diese Multisonde entspricht in der Geometrie der Multisonde MBR/UN jedoch zusätzlich mit einer Aufschiebehülse für die Sicherung im Adapter durch das Aufschieben eines Silikonschlauches.Auslage: 560 mmGesamtlänge: 670 mmGewicht: 147 grMaterial: Messing vernickeltEndstück: UNAdapter: SUNDruckabnahme: Gesamt, Statik, TE

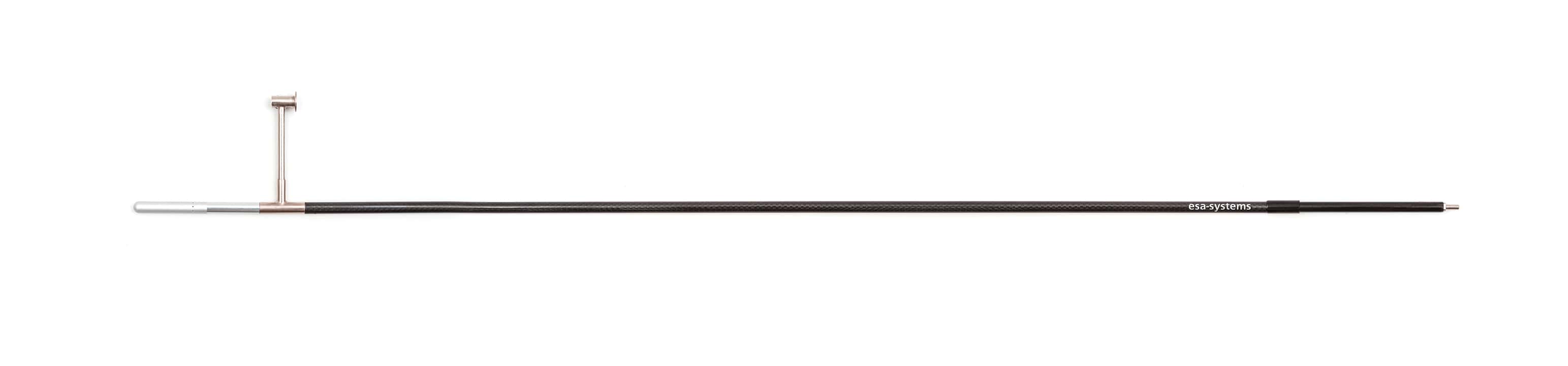

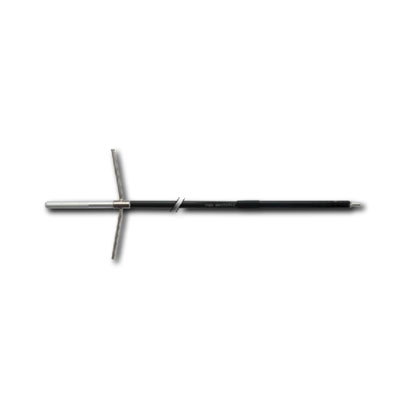

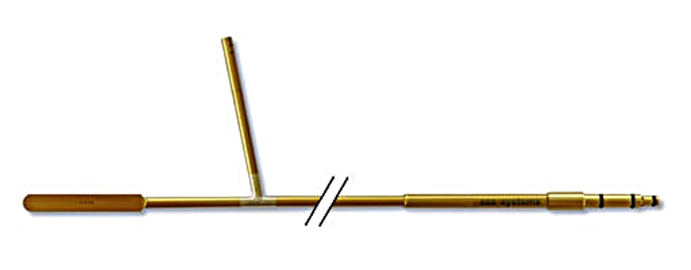

Diese Multisonde ist eine Kombination aus Prandtlrohr und Ventüridüse mit einem Schaft aus gewickeltem KFK. Die TE Abnahme sollte nach oben weisend ausgerichtet werden. Gesamtdruck und Statik folgen der Prandtlgeometrie. Druckluft zerstört die innere Verschlauchung ! Achtung, das Endstück muss vor dem Einschieben auf ca 8cm Länge dünn eingefettet werden ! Diese Sonde darf nur mittels Vakuum auf Dichtigkeit geprüft werden, Druckluft zerstört die innere Verschlauchung !Auslage: 830 mmGesamtlänge: 940 mmGewicht: 76 grMaterial: Natur eloxiertes Aluminium, Messing vernickelt, CFK, Schwarz eloxiertes Aluminium, SilikonEndstück: UNAdapter: SUN, UN mit DistanzhülseDruckabnahme: Gesamt, Statik, TE

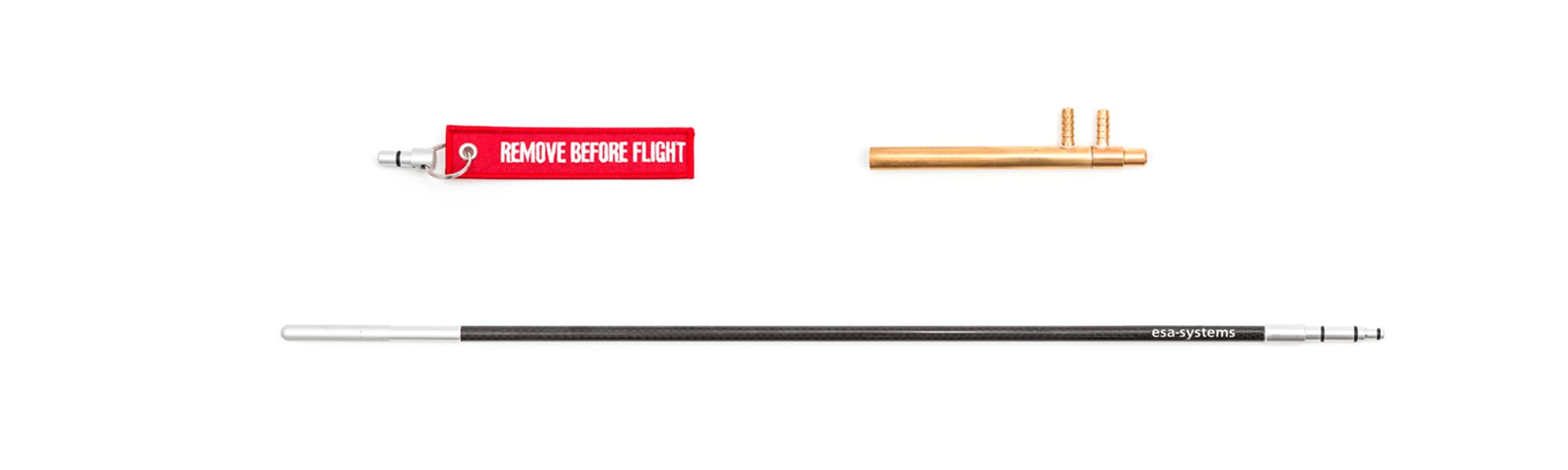

Das UL Set besteht aus dem Einbauadapter ST2, einem Adapterverschluss AV 8 mm und einem Prandtlrohr PR/ST2. Bei der Bestellung bitte die gewünschte Länge des Prandtlrohrs angeben, empfohlen >360 mm.Gewicht: 95 grEndstück: ST2Adapter: ST2Druckabnahme: Statik, GesamtStückzahl: 1

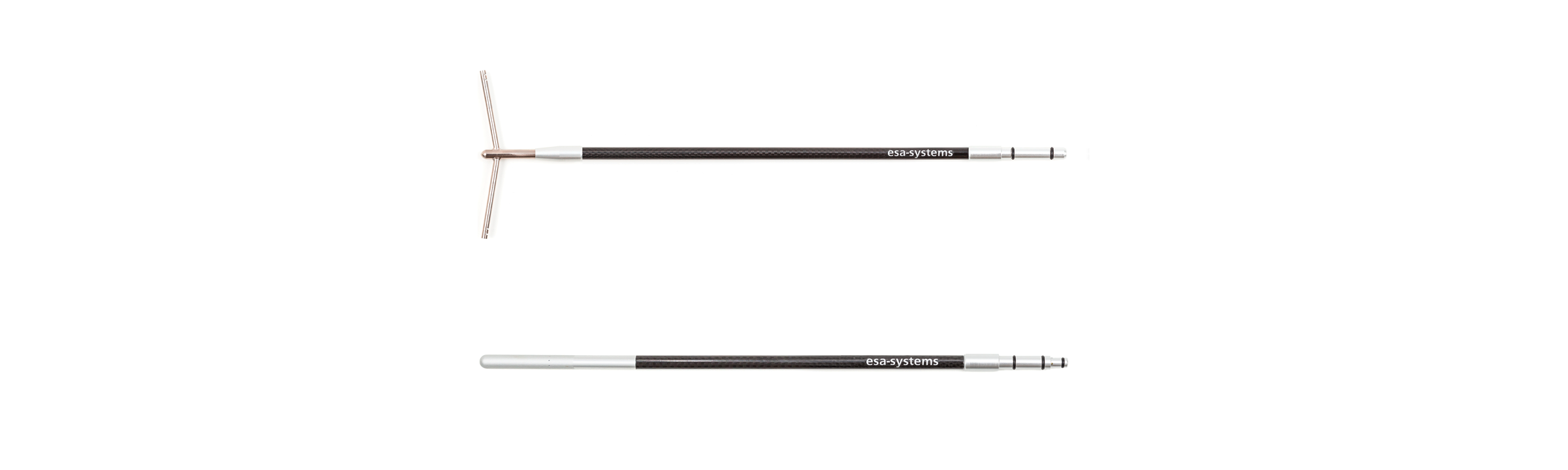

Das JS3 Advanced Set besteht aus einer verkürzten DN/ST TE-Sonde und einem kurzen Prandtlrohr PR/ST2. Die Länge ist auf den Einbauort in der JS3 abgestimmt. Die Sonden sind auch separat erhältlich.Auslage: 270 mmGesamtlänge: 310 mmMaterial: CFK, Natur eloxiertes Aluminium, NBR 70Druckabnahme: Statik, Gesamt, TEStückzahl: 2

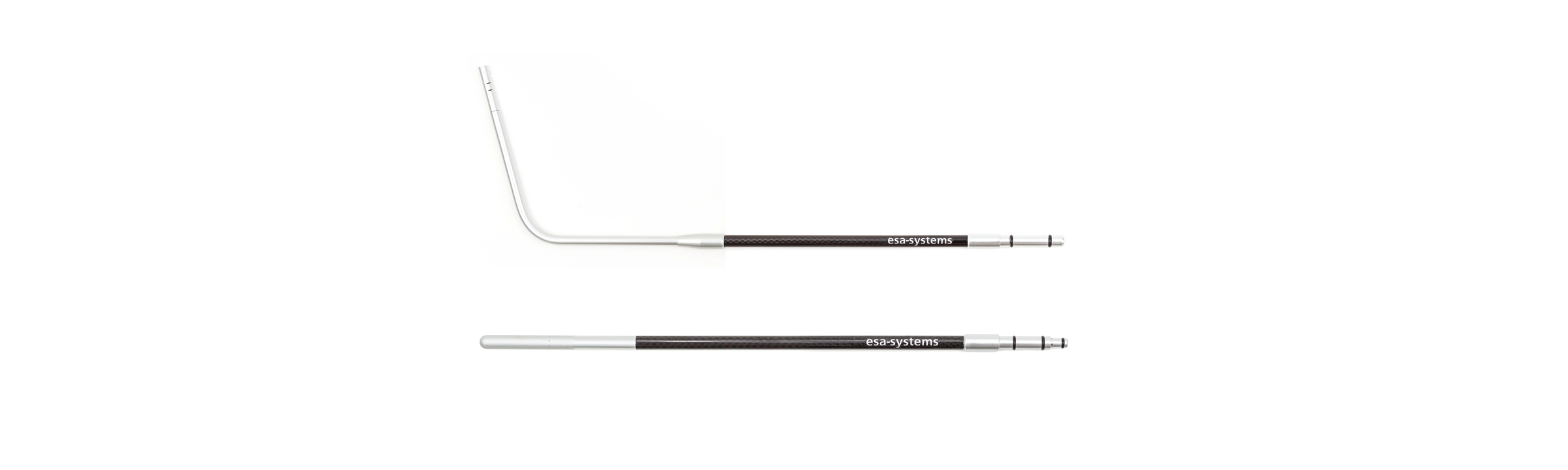

Das JS3 Standard Set besteht aus einer verkürzten RU/ST TE-Sonde mit von Jonkers angepasstem Messkopf und einem kurzen Prandtlrohr PR/ST2. Die Länge ist auf den Einbauort in der JS3 abgestimmt. Die Sonden sind auch separat erhältlich.Auslage: 270 mmGesamtlänge: 310 mmMaterial: CFK, Natur eloxiertes Aluminium, NBR 70Druckabnahme: Statik, Gesamt, TEStückzahl: 2

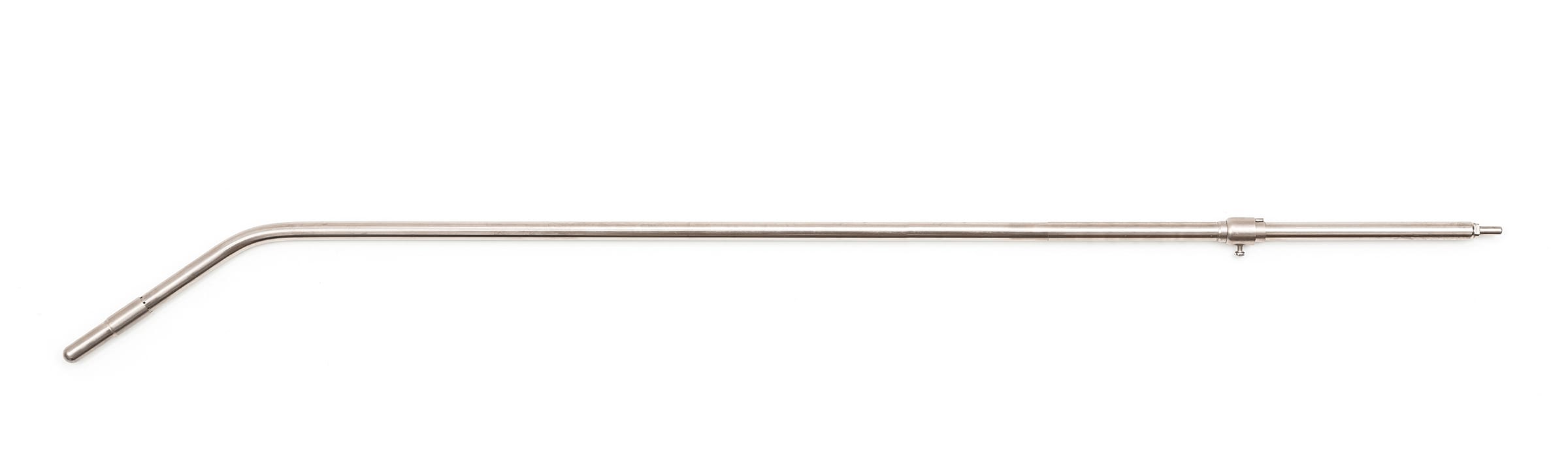

Geometrie wie Sonde DPRA/UNG, jedoch aus vernickeltem Messing gefertigt, wird vorzugsweise von der Royal Airforce eingesetzt. Erfordert im Leitwerk einen UNG Adapter. Achtung, das Endstück muss vor dem Einschieben auf ca 8cm leicht eingefettet werden! Nach der Ausrichtung und Festlegen der Drehsicherung, sollte der Schraubenkopf an der Drehsicherung abgekniffen werden.Auslage: 500 mmGesamtlänge: 600 mmGewicht: 124 grMaterial: Messing vernickeltEndstück: UNAdapter: UNGDruckabnahme: Gesamt, Statik

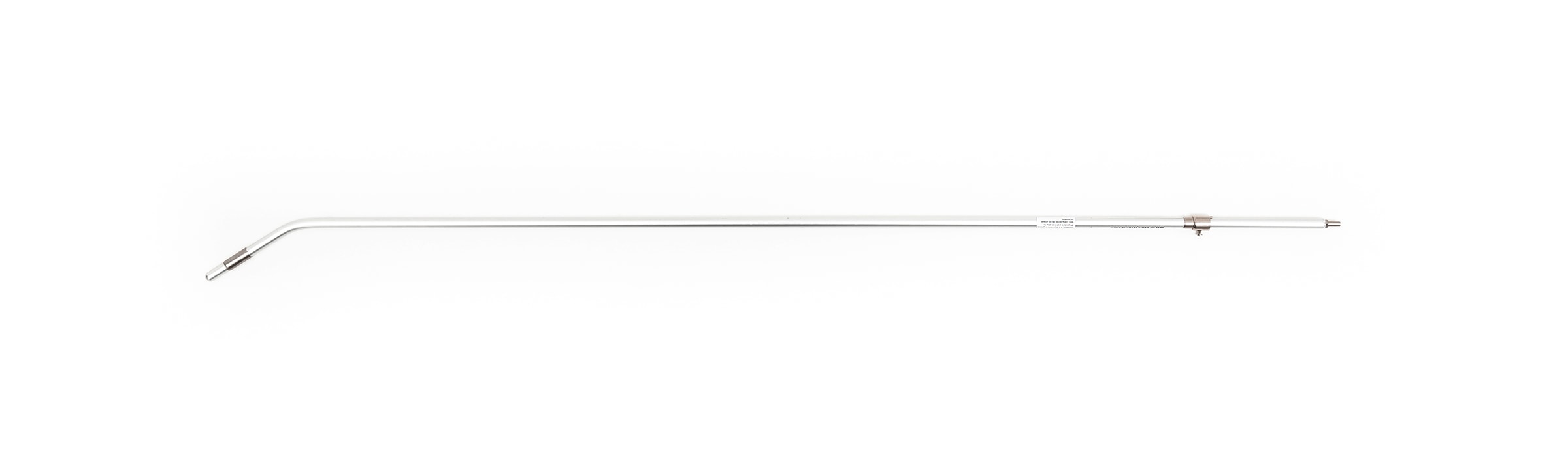

Dieses Prandtlrohr ist eine Entwicklung für die HKS36 Super Dimona von Diamond, kann aber in jedem UNG Adapter eingesetzt werden. Achtung, das Endstück muss vor dem Einschieben auf ca 8cm Länge leicht eingefettet werden. Pressluft (Reinigungsversuch, Funktionstest) kann zur Zerstörung der inneren Verschlauchung führen. Für Tests grundsätzlich nur mit Unterdruck arbeiten !Auslage: 780 mmGesamtgewicht: 880 mmGewicht: 68 grMaterial: Natur eloxiertes Aluminium, Messing vernickelt, SilikonEndstück: UNAdapter: UNGDruckabnahme: Gesamt, Statik
Auslegerohr CFK
Kopf Messing vernickelt
Endstück Aluminium eloxiert
d = 6 mm
l = 35 mm
Gesamtlänge 760 mm
Gewicht 44 gr
Adapter ST1
Adapter ST1
Art.-Nr. TO1003
Auslegerohr CFK
Kopf Messing vernickelt
Endstück Aluminium eloxiert
d = 8 mm
l = 40 mm
Gesamtlänge 760 mm
Gewicht 44 gr
Adapter ST1
Adapter ST1
Art.-Nr. TO1000
